1000 МВт питательный насос ТЭЦ для котла высокого давления серии FK
Общая конструкция насоса питательной воды представляет собой двухкорпусный цилиндрический насос для вытягивания керна. Насос питательной воды такой конструкции отличается высокой надежностью, небольшим количеством точек утечки, удобством установки, обслуживания, разборки и сборки, простотой. Насос питательной воды такой конструкции отличается высокой надежностью, небольшим количеством точек утечки, удобством установки, обслуживания, разборки и сборки, простотой.
Описание
маркер
Подробнее о продукте
1000 МВт питательный насос ТЭЦ для котла высокого давления серии FK
Общая конструкция насоса питательной воды представляет собой двухкорпусный цилиндрический насос для вытягивания керна. Насос питательной воды такой конструкции отличается высокой надежностью, небольшим количеством точек утечки, удобством установки, обслуживания, разборки и сборки, простотой. Насос питательной воды такой конструкции отличается высокой надежностью, небольшим количеством точек утечки, удобством установки, обслуживания, разборки и сборки, простотой.
Свойства:
Конструкция цельного корпуса активной зоны с горизонтальным расположением и двойной оболочкой и большая торцевая крышка, интегрированная с корпусом активной зоны, облегчают интегральную сборку и разборку пакета активной зоны и позволяют реализовать кратчайшее время после останова и капитального ремонта;
Жесткий ротор, компактная конструкция значительно сокращает расстояние между опорами, небольшой статический прогиб ротора, низкое отношение L / D и высокая надежность;
Внутреннее отверстие уплотнительного кольца с параллельными дроссельными канавками не только поддерживает гидравлическую жесткость гладкой втулки, но также увеличивает сопротивление дросселированию, эффективно предотвращая истирание и закупорку;
Чистая балансировочная конструкция барабана полностью исключает возможность осевого контакта между статическими и динамическими частями;
Специальная конструкция на входе дроссельной втулки балансировочного барабана эффективно снижает повреждение насоса завихрением, значительно улучшает статическую жесткость жидкости в зазоре и, в то же время, внутреннее отверстие с обратным ходом. спиральная канавка обработана для минимизации протечек;
Подшипник клина с четырьмя маслами имеет лучшую антивибрационную способность; Упорный подшипник большого размера выдерживает перегрузку.
Рабочее колесо и уравновешивающий барабан, оборудованные горячей гильзой, используются для устранения утечки жидкости между валом и обоими.
Технические характеристики:
Скорость: 5366 об / мин
Наилучшая точка КПД: 86%
Оптимальная эффективность точечного потока: 1846 т / ч
Напор точки максимальной эффективности: 3420 м.
Диапазон расхода: 1200-2200 т / ч
Напор: 4200-2360 м.
FT Серии питательный насос ТЭЦ для котла высокого давления
FT серии питательные насосы в основном комплектуются турбогенераторами мощностью 600 МВт для пусковых насосов и газотурбинных генераторов.
Общая конструкция насоса питательной воды имеет конструкцию двухкорпусного цилиндрического насоса для вытягивания керна.Насос питательной воды такой конструкции отличается высокой надежностью, небольшим количеством точек утечки, удобством установки, обслуживания, разборки и сборки, а также простотой.
Свойства:
Горизонтальная, горизонтальная и сегментная структура.
Корпус насоса включает впускную, выпускную и среднюю части (герметизируется приложением определенного усилия предварительной затяжки с помощью 8 болтов с резьбой).
Гидравлический инструмент используется для предварительной затяжки болтов, которая выполняется быстро и просто.
Входные и выходные трубы соединены фланцами.
Различные торцевые уплотнения вала.
Отличная конструкция ротора.
Передовая технология литья и структурный дизайн.
Удобное оборудование.
Типичные технические параметры
| Модель | Рабочее колесо № X | Диаметр входа (мм) | Диаметр выхода (мм) | Расход (м3 / ч) | Одноступенчатый напор (м) | Скорость (об / мин) | Эффективность(%) |
| FTXG34 | 4——11 | 250 | 175 | 300 | 140 | 2985 | >80 |
| FTXK40 | 4——8 | 250 | 175 | 400 | 210 | 2985 | >78 |
| FTXY36 | 4——9 | 300 | 175 | 440 | 165 | 2985 | >79 |
| FTXS39 | 6——10 | 300 | 250 | 600 | 211 | 2985 | >78 |
| FTXE39 | 4——8 | 300 | 250 | 700 | 168 | 2985 | >80 |
FT Серии питательный насос ТЭЦ для котла высокого давления
серии FK питательный насос ТЭЦ для котла в основном сочетаются с турбогенераторами мощностью 600 и 300 МВт на тепловых электростанциях. Его также можно комбинировать с газотурбинным генератором.
Свойства:
Горизонтальная и двухслойная интегральная конструкция сердечника и интегральная большая торцевая крышка, интегрированная с сердечником;
Высокая эффективность при сохранении высокой надежности;
Разумный радиальный зазор основан на высоком КПД, критической скорости и норме прогиба вала насоса.
Жесткий ротор обеспечивает кратковременную работу насоса в частично испаренном состоянии.
Критическая скорость вращения ротора всегда превышает 120% максимальной скорости вращения насоса.
Внутреннее отверстие уплотнительного кольца с неглубокими параллельными дроссельными канавками не только поддерживает гидравлическую жесткость гладкой втулки, но также увеличивает сопротивление дросселированию, эффективно предотвращая истирание и закупорку;
Конструкция с одним уравновешивающим барабаном полностью исключает возможность осевого контакта между ротором и статором.
Специальная конструкция на входе дроссельной втулки балансировочного барабана эффективно снижает повреждение насоса завихрением, значительно улучшает статическую жесткость жидкости в зазоре, и в то же время внутреннее отверстие с неглубокими параллельными канавками является обработан, чтобы значительно уменьшить утечку.
более толстый диаметр вала, статическое отклонение ротора небольшое, лучшая жесткость;
Стандартное осевое напряжение сдвига при кручении является консервативным и не превышает 60 Н / мм2.
Широкий угловой переход (радиус r> 2,5 мм) принят для изменения диаметра главного вала. Минимальное скругление шпоночной канавки обеспечивает максимальный коэффициент концентрации напряжений 3,0.
Упорные подшипники большого размера и радиальные цилиндрические подшипники с малым отношением длины к диаметру обеспечивают безопасную и надежную работу и удобство обслуживания.
В соответствии с потребностями пользователей и принять бустерную крыльчатку;
Лабиринтное уплотнение при надежной работе не имеет статического и динамического контакта, а его расчетный срок службы составляет не менее 6 лет (торцевое уплотнение может выбрать пользователь);
В интегральном сердечнике, удобном для обслуживания, подшипниковая коробка с поворотом на 360 градусов напрямую соединена с крышкой впускного конца и большой торцевой крышкой, что снижает погрешность сборки и улучшает антивибрационные свойства.
Спецификации:

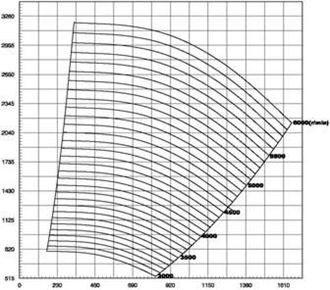

Кривая производительности насоса питательной воды FK4E39 при различных оборотах

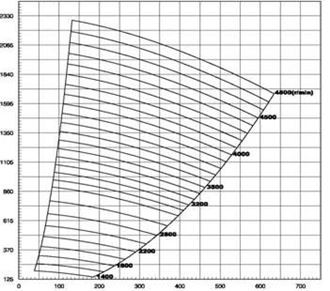

Кривые рабочих характеристик насоса питательной воды FK6D32 при различных скоростях вращения.

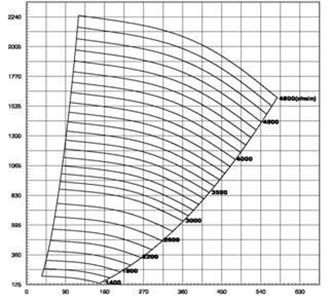

Кривые рабочих характеристик насоса питательной воды FK5G32 при различных скоростях вращения.

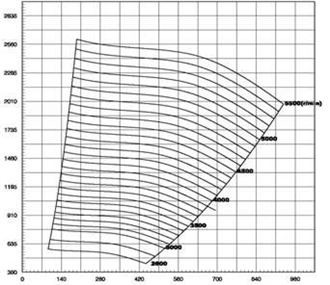

Кривая производительности насоса питательной воды FK6F32 при различных оборотах

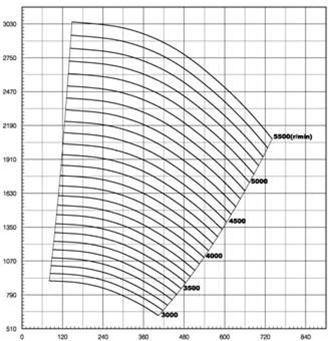

Кривая производительности насоса питательной воды FK6G32A при различных оборотах
